В чём разница между WAN и LAN?

LAN (Local Area Network) – локальная сеть. WAN (Wide Area Network) – глобальная сеть. В основном, локальные сети отличаются от глобальных по следующим признакам:

1. Размер сети. Локальная сеть, как правило включает в себя либо одно здание, либо территорию кампуса – комплекса расположенных рядом зданий. Глобальная сеть может распределяться на гораздо большие расстояния, например, VPN-линк между удалёнными офисами в разных городах – это глобальная сеть.


2. Количество подключенных пользователей. К локальной сети, как правило, подключено большое количество пользователей. Каждый компьютер в офисе – это узел локальной сети. В то же время, WAN обычно имеет меньшее количество узлов: например, в предыдущем примере с удалённым офисом, у нас будет всего два узла: маршрутизатор основного офиса и маршрутизатор удалённого офиса.


3. Типом сервисов, доступных на узлах сети. Например, на узлах локальной сети обычно используются службы доступа к файлам и принтерам (SMB) в то же время, на узлах глобальной сети – маршрутизаторах и службы соответствующие: VPN, маршрутизация и т.п.

Важно понимать, что глобальные сети отличаются от локальных сетей в первую очередь на физическом и канальном уровнях модели OSI. На сетевом уровне, как правило, отличий нет – там может использоваться тот же протокол IPv4, что и в локальной сети. Рассмотрим отличия на первых двух уровнях модели OSI подробнее:

1. Отличия физического уровня: стандартом для LAN в настоящий момент является Ethernet по витой паре. В лабораторных по CCNA WAN настраивается не через витую пару, а по Serial кабелю.


2. Отличие на канальном уровне: на канальном уровне просто используются разные протоколы. Перечислим те из них, которые входят в программу CCNA. Для LAN – Ethernet, 802.1q (trunking), 802.11 (wifi), для WAN это HDLC, Frame Relay, PPP.

На схемах WAN и LAN отображаются по-разному: WAN-линки обычно рисуют в виде красных молний, а LAN-линки – вариации на тему линии. Например, черная прямая линия обычно обозначает прямой провод по витой паре, пунктирная – crossover провод. Для WiFi существуют свои обозачения.



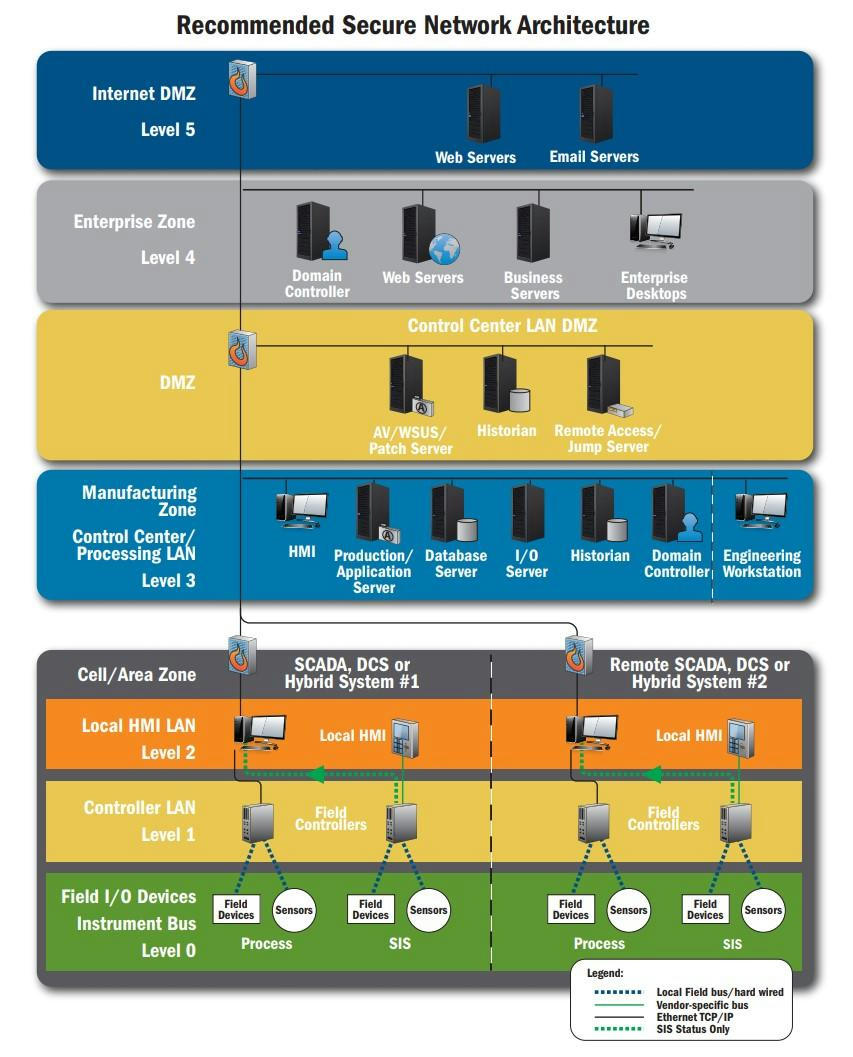

Способы изображения на схеме WAN и LAN

Относится к теме: CCNA 1.1 — Исследование сети CCNA 4.2 — Подключение к глобальным сетям

Источник:
В чём разница между WAN и LAN? | CiscoTips

Сетевая модель OSI

Сетевая модель OSI (англ. open systems interconnection basic reference model — базовая эталонная модель взаимодействия открытых систем, сокр. ЭМВОС; 1978 год) — сетевая модель стека сетевых протоколов OSI/ISO

Модель OSI (ЕМВВС) (базовая эталонная модель взаимодействия открытых систем, англ. Open Systems Interconnection Basic Reference Model, 1978 г.) - Абстрактная сетевая модель для коммуникаций и разработки сетевых протоколов. Представляет уровневый подход к сети. Каждый уровень обслуживает свою часть процесса взаимодействия. Благодаря такой структуре совместная работа сетевого оборудования и программного обеспечения становится гораздо проще, прозрачнее и понятнее.



Уровни модели OSI - Протокол

Host layers

7. Прикладной (application)

Доступ к сетевым службам HTTP, FTP, SMTP Протоколы прикладного уровня: RDP, HTTP, SMTP, SNMP, POP3, FTP, XMPP, OSCAR, Modbus, SIP, TELNET, gopher, DNS, DHCP, CMIP, TFTP, SSH, IRC, AIM, NFS, NNTP, NTP, SNTP, FTAM, APPC, X.400, X.500, AFP, LDAP, IETF, RTP, RTCP, ITMS, Modbus TCP, BACnet IP, IMAP, SMB, MFTP, BitTorrent, e2k, PROFIBUS

Host layers

6. Представительский (представления) (presentation)

Представление и шифрование данных ASCII, EBCDIC, JPEG, MPEG, QuickTime, ASN.1, XML, TDI, XDR, NCP, AFP, Unicode

Host layers

5. Сеансовый (session)

Управление сеансом связи RPC, SCP (Session Control Protocol), PAP, H.245 (Call Control Protocol for Multimedia Communication), ASP (AppleTalk Session Protocol), ADSP (AppleTalk Data Stream Protocol), DLC, Named Pipes, NBT, NetBIOS (Network Basic Input Output System), NWLink, Printer Access Protocol, Zone Information Protocol, SSL, TLS, SOCKS, PAP (Password Authentication Protocol), L2TP (Layer 2 Tunneling Protocol), PPTP (Point-to-Point Tunneling Protocol)

Media layers

4. Транспортный (transport)

Сегменты (segment)/ Дейтаграммы (datagram) Прямая связь между конечными пунктами и надежность TCP (Transmission Control Protocol), UDP (User Datagram Protocol), NetBEUI, AEP, ATP, IL, NBP, RTMP, SMB, SPX, SCTP, DCCP, RTP, STP, TFTP

Media layers (Словом «media» в англоязычной литературе обозначают среду передачи данных)

3. Сетевой (network)

Пакеты (packet) Определение маршрута и логическая адресация IPv4, IPv6 (Internet Protocol), IPX (Internetwork Packet Exchange, протокол межсетевого обмена), X.25 (частично этот протокол реализован на уровне 2), ICMP, IGMP, NWLink, NetBEUI, DDP, IPsec (Internet Protocol Security), ARP, SKIP, AppleTalk

Media layers

2. Канальный (data link)

Биты (bit)/ Кадры (frame) Физическая адресация PPP (Point-to-Point Protocol), IEEE 802.2, Ethernet, DSL, ARP, ARCnet, ATM, DTM, SLIP, SMDS, FDDI, Frame Relay, LocalTalk, Token Ring, PPPoE (Point-to-Point Protocol over Ethernet), StarLan, WiFi, PPTP , L2F, L2TP, PROFIBUS, MPLS (Multiprotocol Label Switching)

Media layers

1. Физический (physical)

Стандартные типы сетевых интерфейсов: RS-232, RS-422, RS-423, RS-449, RS-485, ITU-T, RJ-11, T-carrier (T1, E1), AUI и BNC; Модификации стандарта Ethernet: 10BASE-T, 10BASE2, 10BASE5, 100BASE-TX, 100BASE-FX, 100BASE-T, 1000BASE-T, 1000BASE-TX, 1000BASE-SX Протоколы физического уровня: IEEE 802.15 (Bluetooth), IRDA, EIA RS-232, EIA-422, EIA-423, RS-449, RS-485, DSL, ISDN, SONET/SDH, 802.11 Wi-Fi, Etherloop, GSM Um radio interface, ITU и ITU-T, TransferJet, ARINC 818, G.hn/G.9960
